Dideliame šiuolaikinės elektronikos pasaulyje, pradedant išmaniuoju telefonu kišenėje ir baigiant serveriu, maitinančiu jūsų verslą, šiluma yra tylus priešas. Veikimo ribojimas, sistemos nestabilumas ir ankstyvas gedimas yra netinkamo šilumos valdymo pasekmės. Taigi, kaip užtikrinti, kad jūsų subtilūs komponentai išliktų vėsūs esant slėgiui? Atsakymas dažnai slypi apgaulingai paprastoje medžiagoje:Šilumai laidus silikoninis padas.
Kaip šilumos valdymo specialistas, turintis daugiau nei dviejų dešimtmečių patirtį, aš pats mačiau, kaip tinkamas šios medžiagos panaudojimas gali pakeisti gaminio dizainą ir ilgaamžiškumą. Tai ne tik komponentas; tai jūsų pirmoji gynybos linija nuo terminio degradacijos.

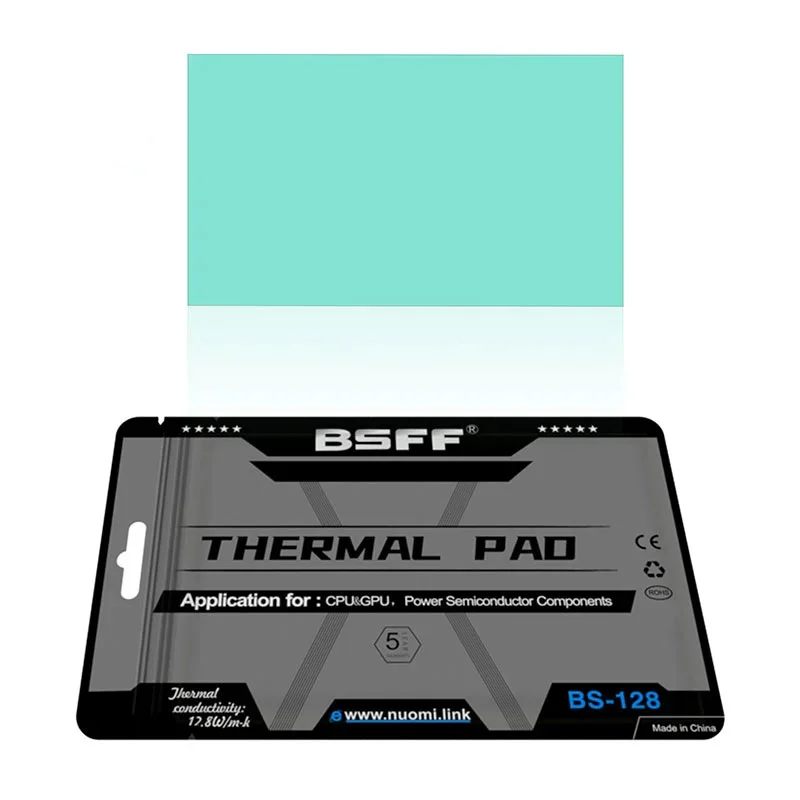

Šilumai laidus silikoninis padas yra minkšta, suderinama ir labai universali šiluminės sąsajos medžiaga (TIM). Jis skirtas užpildyti mikroskopinius oro tarpus tarp šilumą generuojančio komponento (pvz., CPU, GPU ar galios tranzistoriaus) ir šilumos kriauklės arba aušinimo tirpalo. Kadangi oras yra prastas šilumos laidininkas, šie tarpai sukuria didelę šiluminę varžą. Silikono padas užpildo šias tuštumas, efektyviai pašalindamas šilumą nuo komponento, taip užtikrindamas optimalią darbo temperatūrą ir padidindamas įrenginio patikimumą.
Puiki spragų užpildymo galimybė:Skirtingai nuo terminių pastų, trinkelės gali lengvai užpildyti didelius ir nelygius tarpus, kompensuodamos surinkimo tolerancijos svyravimus.
Elektros izoliacija:Jie užtikrina puikią elektros izoliaciją, užkertant kelią trumpiesiems jungimams valdant šilumą – svarbi dviguba funkcija.
Išskirtinis atsparumas ir pakartotinis naudojimas:Šios trinkelės pasižymi išskirtiniu atsparumu gniuždymui, o tai reiškia, kad laikui bėgant išlaiko savo formą ir našumą net po kelių terminių ciklų. Daugelis gali būti pakartotinai panaudoti prototipų kūrimo ar remonto metu.
Lengvas pritaikymas ir perdirbimas:Jie yra švarūs ir lengvai tepami, pašalinant netvarką, susijusią su skystais klijais ar terminiais tepalais. Tai pagreitina gamybą ir supaprastina priežiūrą.
Patvarumas:Atsparus atmosferos poveikiui, ozonui ir daugeliui cheminių medžiagų, todėl užtikrina ilgalaikį stabilumą ir veikimą.
Svarbiausia pasirinkti tinkamą šilumai laidžią silikoninį padą. Čia yra pagrindiniai parametrai, į kuriuos turite atsižvelgti, pateikti profesionalo reikalaujamu aiškumu.
Pagrindinių parametrų sąrašas:
Šilumos laidumas:Matuojama W/m·K (vatais vienam metrui – kelvinais). Tai pati svarbiausia savybė, nurodanti medžiagai būdingą gebėjimą praleisti šilumą. Didesnės vertės yra geresnės reiklesnėms programoms.
Kietumas (arba minkštumas):Matuojama pagal Shore 00 skalę. Mažesnė vertė reiškia minkštesnę trinkelę, kuri lengviau prisitaiko prie paviršiaus nelygumų, kad būtų geresnis sąsajos kontaktas.
Storis:Galimas storių diapazonas, labai svarbus norint užpildyti konkrečią jūsų mazgo spragą.
Sugedimo įtampa:Elektros įtampa, kuriai esant medžiaga sugenda kaip izoliatorius. Didesnė vertė reiškia geresnį dielektrinį stiprumą.
Tūrio varža:Medžiagos elektros izoliacijos gebos matas.
Darbinės temperatūros diapazonas:Temperatūros intervalas, per kurį pagalvėlė veiks patikimai ir nesumažės.
Norėdami pateikti aiškų ir trumpą palyginimą, pateikiame paprastą lentelę, kurioje pateikiamos kai kurios mūsų standartinės Nuomi Chemical produktų rūšys:
| Produkto klasė | Šilumos laidumas (W/m·K) | Kietumas (Shore 00) | Storio diapazonas (mm) | Pagrindinis taikymo dėmesys |
|---|---|---|---|---|
| NM-TG300 | 3.0 | 50 | 0,5 - 5,0 | Didelio našumo kompiuteriai, GPU |
| NM-TG500 | 5.0 | 60 | 0,5 - 10,0 | Galios elektronika, LED apšvietimas |
| NM-TG800 | 8.0 | 70 | 0,5 - 3,0 | Serveriai, telekomunikacijų infrastruktūra |
| NM-TG12 | 12.0 | 80 | 0,5 - 2,0 | Automobiliai, didelės galios IGBT |
Ši lentelė yra atskaitos taškas. Nuomi Chemical specializuojamės kurdami individualias formules, kurios atitiktų pačius griežčiausius ir unikalius terminius iššūkius.
Kl .: Kaip nustatyti tinkamą mano taikymo storį?
A:Teisingas storis nustatomas pagal tarpą, kurį turite užpildyti tarp šilumos šaltinio ir šilumos kriauklės. Paprastai rekomenduojama pasirinkti trinkelės storį, kuris yra šiek tiek didesnis (pvz., 0,5 mm didesnis) nei išmatuotas tarpas. Tai užtikrina, kad pritvirtinus agregatą, trinkelė šiek tiek susispaudžia, sukuriant intymų abiejų paviršių kontaktą be per daug suspausto, o tai gali sugadinti komponentus arba sumažinti trinkelės efektyvumą. Savo projekte visada atsižvelkite į gamybos tolerancijas.
Kl .: Ar šilumai laidus silikoninis padas gali būti supjaustytas pagal pasirinktą formą?
A:absoliučiai. Vienas iš reikšmingų šilumai laidžių silikoninių trinkelių privalumų yra lengvas pritaikymas. Jie gali būti tiksliai iškirpti į beveik bet kokią formą ar dydį, kad atitiktų jūsų komponento plotą. Tai leidžia tikslingai aušinti ir apsaugo nuo medžiagos išsikišimo, kuris gali trukdyti kitiems komponentams. Prototipams juos netgi galima švariai nupjauti rankomis aštriu peiliuku ar skalpeliu.
Kl .: Kuo skiriasi silikono pagrindu pagamintas padėklas ir grafito lakštas?
A:Nors abu naudojami šilumos valdymui, jie turi skirtingas savybes. Šilumai laidžios silikoninės pagalvėlės paprastai yra elektrą izoliuojančios, minkštesnės ir puikiai užpildo trimačius tarpus. Jie užtikrina šilumos perdavimą ir mechaninį amortizavimą. Kita vertus, grafito lakštai dažnai yra labai laidūs plokštumoje (X-Y ašis), tačiau gali būti mažiau veiksmingi dėl savo storio (Z ašis). Jie taip pat yra laidūs elektrai, o tai gali būti trūkumas tais atvejais, kai reikia izoliuoti. Pasirinkimas visiškai priklauso nuo jūsų konkrečių šiluminių, elektrinių ir mechaninių reikalavimų.
Vien turėti aukštos kokybės įklotą neužtenka; teisingas pritaikymas yra svarbiausia.
Paviršiaus paruošimas:Įsitikinkite, kad komponentų ir šilumos kriauklės paviršiai yra švarūs, sausi ir be alyvos, dulkių ar senų šiluminių medžiagų likučių.
Atsargus tvarkymas:Nuimkite apsauginius įdėklus (jei yra) ir laikykite padėklą už kraštų, kad išvengtumėte užteršimo.
Tiksli vieta:Atsargiai sulygiuokite padą ant komponento. Įdėję stenkitės jo neperkelti, nes gali įstrigti oro burbuliukai.
Saugus surinkimas:Tolygiai pritvirtinkite aušintuvą, nuolat slėgdami pagal rekomenduojamą trinkelės suspaudimo jėgą. Tai užtikrina vienodą sąsają ir optimalų šilumos perdavimą.
Daugiau nei du dešimtmečius Nuomi Chemical (Shenzhen) Co., Ltd. komanda buvo medžiagų mokslo ir pažangiausių šiluminių sprendimų, skirtų pasaulinei klientų grupei, priešakyje. Suprantame, kad jūsų terminis iššūkis yra unikalus. Štai kodėl mes ne tik parduodame produktus; teikiame partnerystes.
Mūsų patirtis leidžia pasiūlyti ne tik platų standartinių šilumai laidžių silikoninių trinkelių asortimentą, bet ir bendradarbiauti su jumis kuriant pasirinktines formules. Nesvarbu, ar jums reikia konkretaus minkštumo ir laidumo balanso, unikalios spalvos ar pagal užsakymą išpjautos formos, mes turime techninių galimybių tai padaryti.
Neleiskite, kad šiluminiai iššūkiai apribotų jūsų naujoves. Padėsime sukurti vėsesnę, patikimesnę ir efektyvesnę elektroniką.
Susisiekitemus šiandien valNuomi Chemical (Shenzhen) Co., Ltd.aptarti savo projekto reikalavimus ir paprašyti nemokamų pavyzdžių. Sukurkime jūsų šiluminę sėkmę kartu.
